Come fare componenti del nucleo elettrico influiscono sull'efficienza complessiva di trasformatori e induttori?

Componenti del nucleo elettrico svolgono un ruolo cruciale nel determinare l'efficienza complessiva di trasformatori e induttori. Ecco come influenzano le prestazioni:

Gestione del flusso magnetico
Elevata permeabilità: i materiali del nucleo elettrico, come l'acciaio al silicio, sono progettati per avere un'elevata permeabilità magnetica, consentendo loro di incanalare in modo efficiente il flusso magnetico. Un nucleo ad alta permeabilità riduce la riluttanza del circuito magnetico, consentendo un migliore accoppiamento tra l'avvolgimento primario e quello secondario.

Percorso del flusso magnetico: il nucleo fornisce un percorso a bassa riluttanza per il flusso magnetico, garantendo che la maggior parte delle linee del campo magnetico generate dagli avvolgimenti passino attraverso il nucleo anziché disperdersi nell'aria circostante. Ciò migliora l'efficienza del trasferimento di energia tra le bobine.

Riduzione delle perdite di correnti parassite
Costruzione laminata: i nuclei sono spesso costruiti con laminazioni sottili e isolate anziché con pezzi solidi. Questo design laminato aiuta a ridurre al minimo le correnti parassite, che sono circuiti di corrente elettrica indotti all'interno del materiale del nucleo modificando i campi magnetici. Limitando il flusso di queste correnti, si riducono le perdite di energia, migliorando l'efficienza complessiva.

Selezione dei materiali: la scelta di materiali con elevata resistività elettrica (come l'acciaio al silicio) aiuta ulteriormente a ridurre le perdite per correnti parassite rispetto all'acciaio convenzionale.

Minimizzazione delle perdite per isteresi
Proprietà magnetiche: le perdite per isteresi si verificano a causa del ritardo del flusso magnetico nel materiale del nucleo quando il campo magnetico cambia. Questa energia viene dissipata sotto forma di calore. L'uso di acciai elettrici di alta qualità con proprietà magnetiche ottimizzate aiuta a ridurre al minimo le perdite per isteresi, aumentando così l'efficienza.

Trattamento del materiale del nucleo: l'acciaio al silicio a grani orientati, che è stato lavorato per allineare i suoi grani in una direzione specifica, può ridurre significativamente le perdite per isteresi, soprattutto in applicazioni come i trasformatori in cui i campi magnetici sono prevalentemente in una direzione.

Stabilità termica
Dissipazione del calore: i materiali centrali efficienti aiutano a gestire il calore generato durante il funzionamento. Il calore eccessivo può portare a maggiori perdite e a una riduzione dell’efficienza. I core progettati per funzionare a temperature più basse possono mantenere le prestazioni per periodi più lunghi.

Conduttività termica: la scelta del materiale del nucleo influenza la conduttività termica, che è importante per mantenere l'efficienza operativa e prevenire il surriscaldamento.

Risposta in frequenza
Frequenza di funzionamento: il materiale del nucleo influisce sul rendimento del trasformatore o dell'induttore a frequenze diverse. Le applicazioni a frequenza più elevata possono richiedere materiali appositamente progettati per ridurre al minimo le perdite a tali frequenze (ad esempio acciaio amorfo o ferriti).

Saturazione del nucleo: il nucleo deve essere progettato per funzionare efficacemente entro i suoi limiti di saturazione. Se il nucleo si satura, ciò può portare ad un aumento delle perdite e ad una riduzione dell'efficienza.

Considerazioni sulla progettazione

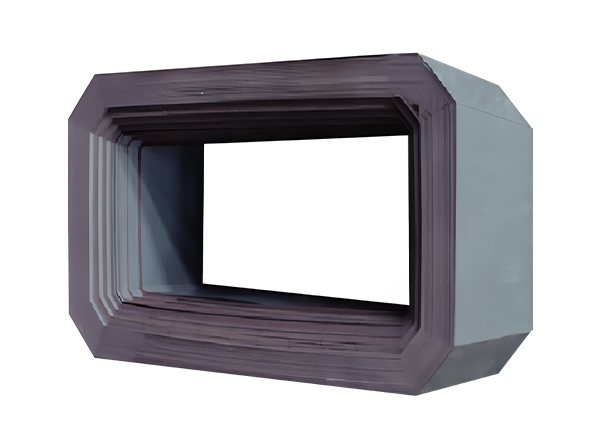

Geometria del nucleo: la forma e la configurazione del nucleo (ad esempio E-I, U-I, toroidale) possono influenzare l'efficienza. Diverse geometrie possono ottimizzare l'accoppiamento magnetico e ridurre le perdite.

Isolamento: un adeguato isolamento tra i lamierini previene percorsi di cortocircuito per correnti parassite e migliora l'efficienza complessiva.

Componenti del nucleo elettrico sono fondamentali per le prestazioni di trasformatori e induttori. Influenzano la gestione del flusso magnetico, riducono le perdite di energia dovute a correnti parassite e isteresi e aiutano a mantenere la stabilità termica. Una corretta selezione dei materiali di base e del design può portare a miglioramenti significativi nell'efficienza di questi dispositivi elettrici, contribuendo a migliorare il risparmio energetico e le prestazioni in varie applicazioni.
